一、概述：

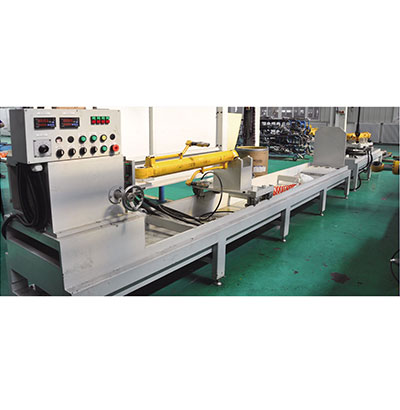

該試驗臺依據《GB/T15622-2005液壓缸的試驗方法》中的相關要求，能滿足液壓油缸試驗要求，相關項目：試運轉、最低啟動壓力特性、最低穩定速度、內外泄漏試驗、負載效率試驗、耐壓試驗、緩沖試驗、超載試驗、滿負載試驗、行程檢查。試驗臺硬件由泵試驗臺架、控制閥塊組（換向、加載）、油箱、電氣控制系統、計算機測控系統等部分組成。
二、技術特點：
電機采用節能模式運行，由PLC程序控制啟停，在操作面板上能實現手動操作與自動操作的切換，同時能顯示試驗結果是否符合檢驗要求。
操作人員把試壓油管連接好后，選擇自動運行后機器能按照設置的參數要求、自動完成試運轉，耐壓及泄漏檢測，最低起動壓力等檢測項目的試驗，能自動記錄試驗數據、自動換向、自動停機保壓并準確計時，還能針對各種異常情況自動停機并報警。有數據輸出口，通過電腦打印出試驗結果。
三、技術參數：
1、油缸基本參數：
（1）最長、最短尺寸： 最長3600mm、最短100mm；
（2）油缸最大重量： 1500kg；
（3）油缸系統壓力： 0.5～65MPa；
（4）油缸最大流量： 120L/min；
（5）油缸行程： 50～3000mm；
（6）油缸內外直徑： φ50～φ280mm；
（7）油缸伸出最大長度： 6000mm；
（8）油缸最負載： 3噸～300噸；
（9）試驗臺油缸工位： 2個；
2、電源：
（1）動力電： 380V 三相 50HZ±2%；
（2）照明電： 220V 單相 50HZ±2%；
3、供水： 0.2～0.3MPa；
4、壓縮空氣： 0.4～0.7MPa；
5、環境溫度： -5℃～45℃。
