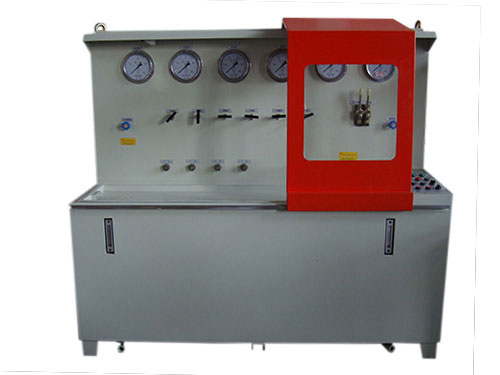

1、概述
本試驗臺主要按照煤炭部頒發標準MT419-1995 《液壓支架用閥》對液壓支架用閥中的液控單向閥、單向鎖、雙向鎖、安全閥、截止閥、換向閥（片閥）等進行各項試驗。

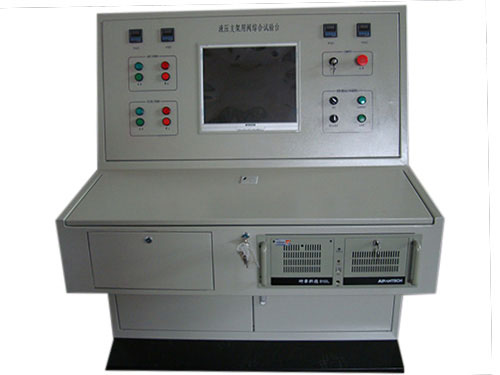

本試驗臺的特點是：試驗系統按標準中的試驗回路綜合，達到標準要求的試驗條件；試驗項目及過程嚴格按標準中出廠試驗要求進行；試驗過程中，由試驗員手動操作，試驗數據由計算機檢測系統采集、記錄、顯示；試驗數據由高精度的傳感器測量，檢測精度達到標準要求；試驗報表按標準要求設計；試驗數據可存貯，便于以后的管理。
2、試驗項目
1）對液控單向閥的開啟壓力、關閉壓力、控制壓力、高低壓密封進行試驗。
2）對安全閥的調壓范圍、開啟壓力、關閉壓力、高低壓密封進行試驗，并可以繪制安全閥小流量啟溢閉特性曲線。
3）對換向閥的換向機能（小流量，15 L/min）、高壓密封、低壓密封進行試驗。
4）對截止閥的高低壓密封進行試驗。
3、主要技術參數
1）額定/最大壓力： 60/80MPa
2）電機功率（油泵）： 3kW
3）油泵流量： 15L/min
4)壓力傳感器精度： 0.3%FS
5)分辯力： 0.1MPa
6)油介質： 46#耐磨液壓油
7)液介質： 3%-5%乳化液
8)電源： AC380V±10% (三相四線制) 50Hz±2%
9)適用環境溫度： 0～40℃，濕度：10%~85%RH；
10)乳化液泵主要技術參數
（1）功率： 1.6kW
（2）額定/最大壓力: 2/5MPa
（3）額定流量： 15L/min
